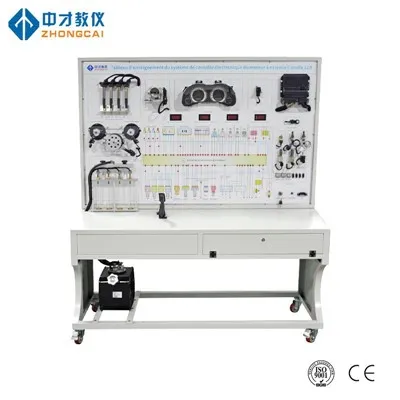

Auto kogu elektriharidusamet

Auto kogu elektrilise õppeplaadi komponentide kirjeldus

(1) Tuvastusklemm: asub paneeli vooluringiskeemil ja väliste komponentide vooluringi ühendus, sõiduki elektrisüsteemi töötingimuste mugav tuvastamine;

(2) Kesktrükkplaat: peamiselt tsentraliseeritud trükkplaat kogu auto elektrilise õppeplaadi toite jaotamiseks;

(3) Tagatuli: Tagatuli sisaldab pidurituld, suunatuld, pidurituli, tagurdustuli, udutuld

(vasak udutuli, parem udutuli mitte);

(4) Sisevalgusti: seal on kaks kioski, üks on lüliti juhtseade, teine ​​on väravaga lüliti juhtseade;

(5) Numbrimärgi tuli: numbrimärgi tuli põleb, kui väike tuli on sisse lülitatud;

(6) esituled: neil on peamiselt lähituled, kaugtuled ja väike esituled; juhitakse esitulede lülitiga;

(7) Udutuli: juhitakse udutulede lülitiga, udutuled saab sisse lülitada ainult siis, kui tulede lüliti on sisse lülitatud;

(8) suunatuli: see töötab, kui ohualarm tulede lüliti või suunatulede lüliti on avatud;

(9) Vasak ja parem külje laiuse indikaatortuli: kui väike tuli on sisse lülitatud, kasutatakse seda laiuse indikaatorina;

(10) esitulede lüliti: kahe boksi kaudu, mina juhin väikseid tulesid (sh vasak- ja parempoolsed seisutuled, tagumised tagatuled ja numbrituled) töötavad, II juhin väikseid tulesid ja esitulesid samaaegselt (sellel ajal kombineeritud lüliti kaudu tulede töö muutmiseks) väikeste tulede, lähitulede, kaugtulede juhtimiseks;Samal ajal ka udutulede lüliti toiteallika juhtimine;Samal ajal on kaks käiku, mina juhin eesmiste udutulede tööd, II juhin eesmised ja tagumised udutuled töötavad samaaegselt;Udutulede lüliti toiteallikaks on esitulede lüliti. Teisisõnu saab udutulelatern juhtida udutule tööd ainult siis, kui esitulede lüliti on sisse lülitatud (aste I või II).

(11) kombineeritud lüliti: kogu auto elektrilise õppe tahvlil on kolm lülitit, vastavalt tulede lüliti, suunatulede lüliti, klaasipuhasti lüliti; tulede lülitit saab kasutada lähi- ja kaugtulelaterna lülitamiseks ning autotule töötamiseks. ; Suunatulede lüliti saab juhtida vasaku ja parema külje suunatule tööd; Klaasipuhasti lülitil on viis käiku, mis on punktkäigukast, stoppkäik, katkendlik käik, aeglane käik ja kiire käik.

(12) Ohutulede lüliti: kasutatakse samaaegselt töötavate eesmiste ja tagumiste suunatulede juhtimiseks;

(13) Piduri lüliti: kasutatakse piduritulede töö juhtimiseks;

(14) Tagurduslüliti: kasutatakse tagurdustulede töö juhtimiseks;

(15) Värava lüliti: kasutatakse sisevalgusti töö juhtimiseks;

(16) instrumenditulede reguleerimise lüliti: reguleerige armatuurlaua lüliti heledust;

(17) Drosselklapi korpus: kasutatakse tühikäigu kiiruse reguleerimiseks ja süsteemi õhuvoolu avamise suurendamiseks, et mootor jõuaks nõutavasse tööseisundisse; sisemine gaasihoova positsiooniandur ja tühikäigu mootori asendiandur;

(18) Süsinikupaagi solenoidventiil: juhib süsinikupaagi taastumistee avamist ja sulgemist;

(19) Mootori temperatuuriandur: tuvastab mootori temperatuuri, mootori ECU sisendtemperatuuri;

(20) Koputusandur: see suudab tuvastada mootori koputuse olekut ja sisestada deflagratsioonisignaali mootori ECU-sse;

(21) Väntvõlli asendiandur: väntvõlli asendi induktsioonsignaal, ECU sisendsignaal, süüte ja kütuse sissepritse peasignaal;

(22) Sisselaske temperatuuriandur: asub sisselasketorul, kasutatakse sisselasketemperatuuri esilekutsumiseks, sisselasketemperatuuri signaali sisend ECU-sse;

(23) ECU: võtab vastu anduri signaali, saadab juhtsignaali täiturmehhanismile, et täita vastav juhtimisfunktsioon;

(24) Kombineeritud mõõteriist: kuvab süsteemi tööseisundi;

(25) Heli kõlar: on kandja heli, mida juhib heli host;

(26) Audio host: helisüsteemi juhtimise töö;

(27) Generaator: laadige akut ja kontrollige laadimisnäidiku tööd;

(28) Starter: komponent, mida kasutatakse käivitamisel hooratta käitamiseks;

(29) Klaasipuhasti komplekt: seal on viis käiku, vastavalt liikuv käik, stopper, katkendlik käik, aeglane käik ja kiire käik;

(30) pesupump: kasutatakse esiklaasi pesuveevarustuseks ja klaasipuhastite sobitamiseks;

(31) Toiteagregaat: asub platvormi all, koosneb mootorist ja mida kasutatakse laadimissüsteemi toiteks;

(32) Süüteküünal ja süütepool: kasutatakse süütamiseks;

(33) Sigaretisüütaja: soojendusjuhtmega, kasutatakse sigaretisüütamiseks;

(34) Kahetooniline kõlar: häälajam, käsikõlari lüliti;

(35) Helisignaali lüliti: asub kombineeritud lülitil, kontrollib helisignaali tööd

(36) Temperatuuri reguleerimise lüliti: reguleerige jahutusventilaatori, kõrge ja madala käigu tööd;

(37) Soojuse hajutamise ventilaator: kasutatakse mootorisüsteemi soojuse hajutamiseks;

(38) Elektriline tahavaatepeegel: juhitakse elektrilise tahavaatepeegli lülitiga, mida kasutatakse kanduri tagumise olukorra jälgimiseks;

(39) Tahavaatepeegli reguleerimise lüliti: lüliti elektrilise tahavaatepeegli läätse asendi reguleerimiseks;

(40) Mugavussüsteemi elektrooniline keskjuhtseade: juhib mugavussüsteemi tööd;

(41) Lukustusjuhtseade: seade keskluku juhtimiseks;

(42) Ukse ja akna mootor ja juhtseade: ukse- ja aknamootor on signaalide vastuvõtmiseks ja uste ja akende tõstmise juhtimiseks; Juhtseade on lukumootori seadme juhtimiseks;

(43) Ukse ja akna mootori lüliti: juhi akna tõstmist;

(44) Auto kogu elektrikoolitus avatud, taga- ja kõrvalakna lüliti ei tööta)
