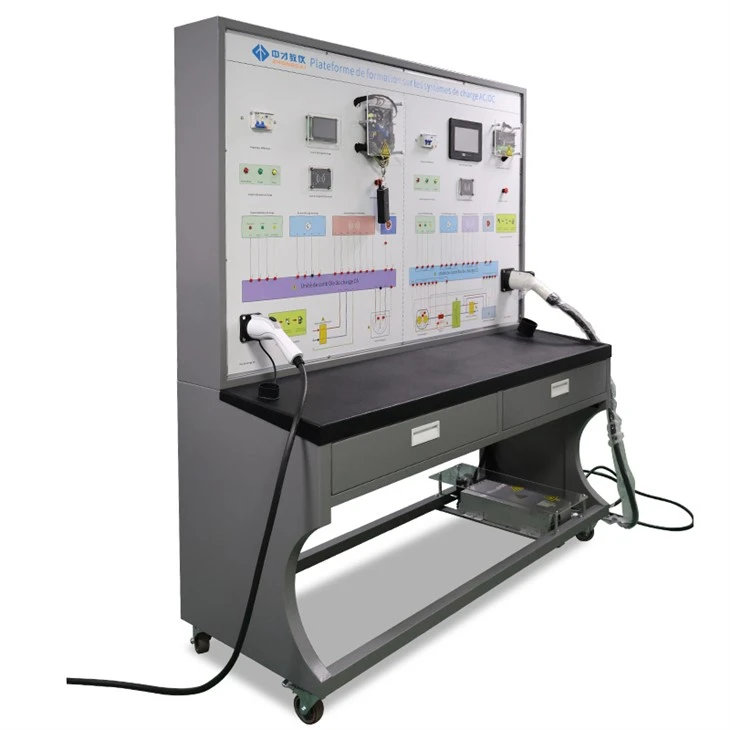

AC/DC laadimise koolitusnõukogu

Toote tutvustus

TheAC / DC laadimise koolituslaudon välja töötatud auus riiklik standard vahelduv- ja alalisvoolu elektrisõidukite laadimisvaiade süsteem. See koosneb amobiilne treeningraamja afunktsionaalne õppepaneel, mis taasesitab täpselt elektrisõidukite laadimissüsteemide struktuuri, tööpõhimõtted ja tööprotsessi.

See koolitusvarustus on loodud vastama õpetamise ja praktilise koolituse vajadusteleelektrisõidukite laadimise juhtimissüsteemid, sealhulgas süsteemi struktuuri tuvastamine, tööpõhimõtete analüüs, tööõpe ja rikete diagnostika. See sobib laialdaseltkutsekõrgkoolid, tehnikakoolid ja autokoolitusasutused.

Süsteemi koostis

1. Vahelduvvoolu laadimisvaiade süsteem

Vahelduvvoolu laadimise haldussüsteem koosneb:

Lekkekaitse lüliti

Vahelduvvoolu laadimise kontroller

Laadimisoleku indikaator

Ekraan

Kaardilugeja moodul

Laadimiskaart

Hädaseiskamislüliti

Vahelduvvoolu laadimispüstol ja laadimispüstoli hoidik

2. DC laadimisvaiade süsteem

Alalisvoolu laadimise juhtimissüsteem koosneb:

Lekkekaitse lüliti

DC laadimise kontroller

Laadimisoleku indikaator

Ekraan

Kaardilugeja moodul

Laadimiskaart

Hädaseiskamislüliti

DC laadimispüstol ja laadimispüstoli hoidik

Toote funktsioonid ja omadused

Tõelise töötingimuste demonstratsioon
Koolitusplaat näitab täielikult selle tegelikke tööomadusiVahelduv- ja alalisvoolu elektrisõidukite laadimissüsteemid. Laadimine algab kaardi pühkimisega ja reaalajas laadimisandmed-kuvatakse ekraanil, võimaldades õpilastel selgelt mõista laadimisprotsessi, süsteemi põhimõtteid, seadmete tööd ja põhihooldust.

Põhjalik ohutuskaitse
Süsteem on varustatudhädaseiskamislüliti, mis võimaldab hädaolukordades kiiret voolukatkestust, et tagada ohutu töö õpetamise ja koolituse ajal.

Kõrge -vastupidavuse õppepaneel
Paneel on valmistatudkvaliteetne -alumiinium-plastmaterjal, millel on löögikindlus, reostuskindlus, tulekindlus ja niiskuskindlus. Õpilased saavad intuitiivselt võrreldalülitusskeemid tegelike komponentidegaanalüüsida süsteemi struktuuri ja tööpõhimõtteid.

Integreeritud testimisterminalid
Paneelile on paigaldatud mitu testimisklemmi, mis võimaldavad AC/DC laadimissüsteemi signaale otse mõõta, sealhulgas:

Vastupidavus

Pinge

Praegune

Sagedus
See disain toetab praktilist{0}}elektritestide ja diagnostikakoolitust.

Ergonoomiline ja vastupidav konstruktsioon

Paneel moodustatud alates1,5 mm külmvaltsitud-teras, tagades korraliku ja professionaalse välimuse

Alusraam on valmistatud keevitatud teraskonstruktsioonist pinnakattetöötlusega

Varustatudise{0}}lukustuvad rattadlihtsaks liikumiseks ja turvaliseks positsioneerimiseks

Integreeritudumbes 40 cm ABS libisemisvastane-ja anti-staatiline töölaud, sobib dokumentide ja valgustestimise instrumentide paigutamiseks

Sisseehitatud{0}}tööriistade salvestussahtlid
Kaasas on kaks iseimavat

Tehnilised parameetrid

Raami mõõdud: u.1600 × 600 × 1700 mm

Laadimispaki tüüp:Vahelduvvoolu laadimishunnik / alalisvoolu laadimishunnik

Nimivõimsus:7 kW

Väljundvool: väiksem või võrdne32 A

Sisendpinge:220 Vac ±20%

Sideliidesed:RS485, Ethernet, traadita GPRS, CAN

Kaitse tase:IP54

Meie ainulaadne eelis 1: kaasas professionaalsed testimistööriistad

See treeninglaud on varustatud aprofessionaalne integreeritud tööriistasüsteem, mis onei ole paljude konkurentide toodete puhul standardne, pakkudes täielikku tuge{0}}õpetamisel.

1. Integreeritud tööriistasüsteem

Üks{0}}tükkABS vaakum{0}}vormitud disain

Kohandatud pilud, mis põhinevad tööriistade ja instrumendi kujunditel

Tsentraliseeritud salvestusruum, et vältida kadumist või kahjustumist

Parandab oluliselt treeningute tõhusust ja standardimist

2. Testimisvahendid

Nutikas digitaalne multimeeter koospõlemisvastane-kiipjakullatud{0}}testi juhtmeid, täpsus ±0,5%

Testlamp on valmistatudkõrge{0}}pinge isolatsioonimaterjal, tagades ohutuse ja töökindluse

3. Tööriistade loend

Lame kruvikeeraja × 1

Phillipsi kruvikeeraja × 1

Testlamp × 1

Digitaalne multimeeter × 1

Kulumaterjalid × 1 komplekt

Meie ainulaadne eelis 2: kaasatud täielikud õppematerjalid

Lisaks riistvarale tarnitakse seda toodet kooseksklusiivsed õppematerjalid, saavutades integreeritud lahendusevarustus + tööriistad + õppekava.

1. Õppevideod

Mikro-kursuse vorming, mis hõlmab lahtivõtmist, kasutamist ja tõrkediagnostikat

Video eraldusvõime Suurem või võrdne1080P, kaadrisagedus Suurem või võrdne30 kaadrit sekundis

Toetab mitme{0}}terminali taasesitust klassiruumis ja pärast-tundi õppimist

2. Kursusevara funktsioonide õpetamine

Õppevara ontäpselt sobitatud selle treeninglauaga

Sisaldab tõelisi seadmete fotosid, struktuuriskeeme ja tööliidese ekraanipilte

Märgistab selgelt põhikomponendid, nupud ja juhtmestiku klemmid

Koolitusetapid järgivad rangelt seadmete tegelikke tööprotseduure

3. Kursuse sisu sisaldab

Koolitusplaadi ülevaade ja süsteemituvastus

Põhikomponentide, nagu kontrollerid, andurid ja täiturmehhanismid, põhimõtted

Põhiline töö- ja testimisõpe multimeetrite ja testlampide abil

Erifunktsioonide koolitusmoodulid ja levinud rikete diagnostika

Praktilised harjutused ja oskuste hindamise moodulid
